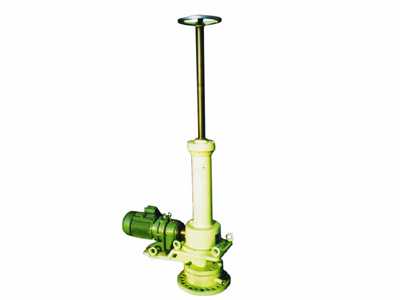

產品名稱：KL850型帶壓開孔機

本機是在輸油管線及壓力容器上帶壓開孔的專用設備。本開孔機可與各種閘閥及法蘭短節相配合后。組裝相應的刀具，完成帶壓開孔并能滿足“DN型管道封堵器”的使用要求，實現一機多用。

本機為系列化產品中的一個通用型，可根據用戶的需求，配備不同壓力等級的閘閥聯箱（法蘭）及各種口徑的刀具與附件。

表1  KL850型帶壓開孔機主要零部件表

 本開孔機的主要技術特性

1、開孔的尺寸范圍Φ135~Φ289mm

2、開孔時管內允許的最高壓力為6.4MPa；

3、配備驅動電機的功率4千瓦；

4、主軸轉速44.5轉/分；

5、主軸最大行程850mm

 使用范圍

在設備及管線上通過閥門（或夾板閥）法蘭短節完成帶壓開孔工作。

1、在管線容器上實施帶壓開孔

可根據閘閥的口徑及壓力等級配備合適的法蘭短節（自制或訂作）應滿足開孔的行程，組合相應的刀具即可實施開孔作業。

2、為“DN型管道封堵器”投入管線而帶壓開孔，在管線事故，計劃大修，更換設備等情況下都需要截斷管內油流“DN型管線封堵器”即可完成這項工作。在這類工程中也可使用本開孔機在管線運行狀態下，完成帶壓開出Φ289mm孔。

 “KL850型帶壓開孔機”工作原理

帶壓開孔機工作性質類似鏜床。主軸伸出并進行旋轉運動，但工作條件遠比鏜床惡劣，基礎剛性差，刀桿伸出太長，工作狀態不易掌握，刀具在密封狀態下工作。因此須精心操作。

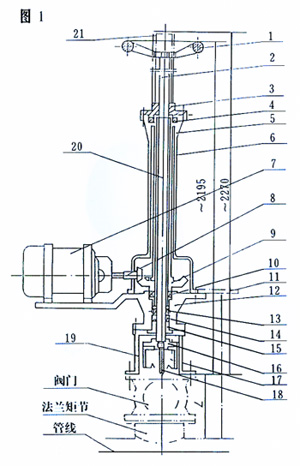

本開孔機主要結構如圖1所示：在現場安裝時，將開孔機放置在閥門上，用閘閥聯箱（件19）與閥門上的法蘭相連（閥門與法蘭短節相連）并緊固螺栓，使開孔機有一個較好的基礎，打開閥門，順時針轉動手輪（件1），使刀具降到開孔的位置，并記錄手輪（件1）端面距螺母壓蓋（件3）的距離L₀逆時針轉動手輪，使刀具上升一段距離（20~30mm），打開電機開關，（電機轉向為順時針），電機經過減速機（件7）減速轉動，使小齒輪（件8）轉動，轉速為130轉/分，錐形齒輪齒數比是25：73，大錐形被動齒輪（件9）改變了旋轉方向并進一步減速使轉數為44、5轉/分，使之適應了Φ135~Φ289開孔尺寸所需的轉速，大齒輪（件9）用平鍵固定在花鍵套（件6）上，用一對軸承（件4、10）固定在套筒（件5）主軸（件20）在花鍵套（件6）同步轉動時，通過手輪（件1）帶動進給絲杠（件2）進行順時針轉動并作軸向移動，經過軸承及螺母聯接主軸（件20）與花鍵套（件6）作相對移動，通過中心鉆，筒刀向下對管線實施開孔作業。

 注意事項

1、本開孔機在作業時為垂直作業。

2、開機前減速機應注滿40^#機油使用半年更換一次。

3、使用環境溫度-20攝氏度~+100攝氏度。

4、吊裝時不得吊裝防護罩手柄。

5、刀具轉向為順時針。

6、各種閥門開孔尺寸對照。Φ150閥門開孔尺寸Φ135 Φ200閥門開孔尺寸Φ170  Φ250閥門開孔尺寸Φ210 Φ300閥門開孔尺寸Φ260，Φ350閥門開孔尺寸Φ289。

7、閥門及法蘭短節閉合高度L的核算。為保證順利開孔必須核算閉合高度L

L<850-（L₁+L₂+L₃+L₄）

其中：L₁-中心鉆尖端距筒刀齒頂的高度。

L₂-開孔直徑在管線上的弦高。

L₃-開孔機裝配后。中心鉆尖端距離閥門上端面的最大中距離。

L₄-孔開透后筒刀超出的距離（15~25mm）
